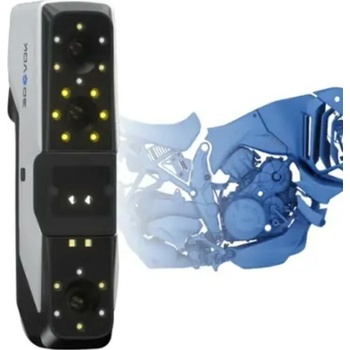

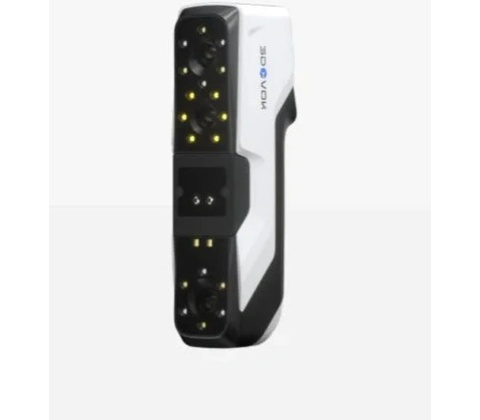

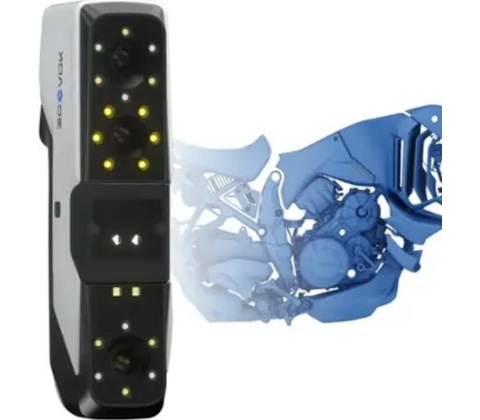

3DeVOK MQ

- 3DeVOK MQ – Profesionální 3D skener pro detailní digitalizaci objektů

Objevte sílu přesného 3D skenování s modelem 3DeVOK MQ – výkonným a kompaktním 3D skenerem určeným pro profesionální i technické využití. Díky vysokému rozlišení, rychlému snímání a intuitivnímu ovládání je ideální volbou pro průmyslový design, reverzní inženýrství, kontrolu kvality, archeologii i 3D tisk.

Klíčové vlastnosti:

Vysoká přesnost skenování až na stovky mikrometrů -

Rychlé zpracování dat s automatickým zarovnáním a rekonstrukcí -

Podpora více formátů výstupu (STL, OBJ, PLY a další) -

Kompaktní a přenosné provedení pro snadnou manipulaci -

Kompatibilní s Windows / macOS  Využití: -

Reverzní inženýrství -

Tvorba digitálních modelů pro 3D tisk -

Kontrola výrobků a technická dokumentace -

Digitalizace historických artefaktů -

Technické parametry

Parametr

Hodnota

Světelné zdroje 22 infračervených laserových čar + infračervené VCSEL strukturované světlo (“speckle”)

Třída laseru

Třída I (Eye‑safe)

Režimy skenování

• Infra‑laserový režim: markerless, podpůrné zarovnání pomocí markerů, textury, geometrie
• Speckle (strukturované světlo) režim: markerless, velké FoV, rychlé skenování

Přesnost (Accuracy)

Až 0,08 mm – laboratorní hodnota, výsledky testů podléhají nejistotám.

Rozteč bodů (Point distance) 0,1 – 5 mm

Zorné pole (Field of View, FoV) • Laser režim: cca 140 × 140 mm až 490 × 490 mm

Speckle režim: cca 50 × 75 mm až 1 100 × 1 000 mm

Pracovní vzdálenost (Scanning Distance)

• Laser: cca 150 – 1 000 mm
• Speckle: cca 150 – 1 500 mm

Rychlost skenování / body za sekundu (Scanning Speed)

• Laser režim: až ~2 450 000 bodů/s
• Speckle režim: až ~4 500 000 bodů/s

Snímková frekvence (Frame rate) • Laser/marker alignment: až ~70 FPS  • Speckle/velký FoV: až ~30 FPS

Zachycení textury / barvy

Ano – 24‑bitová barva + textura mapování

Výstupní formáty

OBJ, STL, PLY, ASC, MK2, TXT, EPJ, APJ, SPJ, MAP, SK

Možnost 3D tisku

Podporuje STL, OBJ a další formáty vhodné pro 3D tisk

Rozměry / Hmotnost

• Rozměry: 215 × 73 × 53 mm
• Hmotnost: 550 g

Rozhraní / připojení

USB 3.0

Napájení

DC: 12 V, 5.0 A

Provozní podmínky

• Teplota: 0 – 40 °C
• Vlhkost: 10 % – 90 % RH (bez kondenzace)

Doporučená konfigurace PC

• OS: Windows 10/11 (64‑bit)
• CPU: Intel i7‑13650HX nebo vyšší
• RAM: 32 GB a více
• GPU: NVIDIA RTX 3060 nebo vyšší (6GB VRAM nebo více)

Certifikace

CE‑EMC, FCC, RoHS, IEC 60825, IEC 62471, IEC 60529‑IP50, WEEE, KC     -  Laboratorní přesnost testů je teoretická a výsledky mohou být ovlivněny materiálem, povrchem objektu, pracovním prostředím a zkušeností operátora.   -

Příspěvek na recyklaci je zahrnut v celkové ceně zboží. Jeho aktuální výše je vždy uvedena na daňovém dokladu.

Společnost plní povinnosti, které jsou stanoveny výrobcům elektrozařízení pro oddělený sběr, zpětný odběr, zpracování, využití a odstranění elektrozařízení a elektroodpadu zákonem č.542/2020 Sb., o výrobcích s ukončenou životností ve znění pozdějších předpisů, prostřednictvím kolektivního systému ASEKOL a.s.

Návod viz soubory ke stažení
