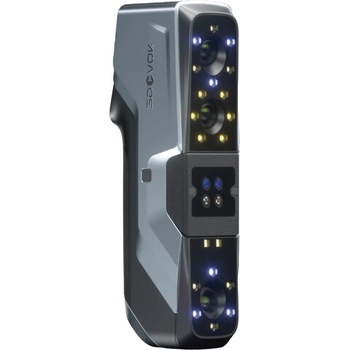

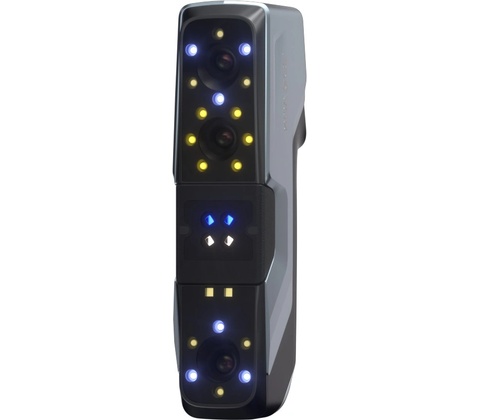

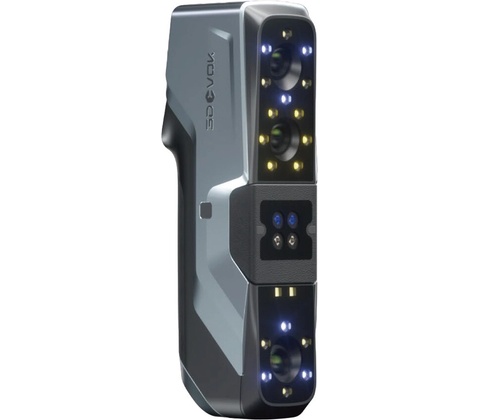

3DeVOK MT

- 3DeVOK MT – Profesionální 3D skener pro detailní digitalizaci objektů 3DeVOK MT je profesionální ruční 3D skener, který využívá kombinaci tří zdrojů světla (modrý laser, infračervený laser, infračervené strukturované světlo / speckle) pro velkou flexibilitu v různých situacích.

Je navržen tak, aby umožňoval marker-free (bez nutnosti značek) i hybridní zarovnání, vysokou přesnost a snadné použití i v terénu.

Skener zvládá skenování objektů od přibližně 0,05 m do 5 m (tedy od menších předmětů po větší konstrukce či části lidského těla)

Je optimalizován pro detailní snímání, podporu textur a barev, a dokáže zvládat náročné materiály (lesklé, tmavé, barevné) i v místech bez ideálního osvětlení.

Software umožňuje přímý přenos bodů / mračen bodů, real-time meshing (průběžné zobrazování mřížky), různé režimy přesného skenu a kompatibilitu s běžnými 3D formáty a nástroji.

Díky kompaktním rozměrům a relativně nízké hmotnosti je vhodný i pro mobilní skenování přímo na místě (např. v terénu, ve výrobě, kulturním dědictví apod.).

Technické specifikace

Parametr

Hodnota / rozsah

Zdroje světla   34 modrých laserových linií + 22 infračervených laserových linií + infračervené strukturované světlo (VCSEL speckle)

Třída laseru (bezpečnost)

• Modrý laser: Class II (eye-safe)
• IR laser: Class I (eye-safe)

Základní přesnost (point accuracy) až 0,04 mm

Objemová přesnost / přesnost po zarovnání až 0,04 mm + 0,06 mm / m

Minimální vzdálenost mezi body (point distance / rozlišení)

• Modrý laser: 0,05 – 5 mm
• IR laser: 0,1 – 5 mm
• Speckle režim: běžný režim 0,2 – 5 mm, detailní 0,1 – 5 mm

Režimy zarovnání / zarovnání skenů

Hybridní (kombinace textury, geometrických prvků, markerů), zarovnání podle značek, podle textury, podle geometrických charakteristik

Rozsahy pracovní vzdálenosti (standoff / scanning distance)

• Modrý / laser režimy: 150 – 1 000 mm
• IR / speckle režim: až 1 500 mm

Pole záběru (FoV) / velikost snímku

• Modrý režim: 140 × 140 mm až 490 × 490 mm
• IR / speckle: 50 × 75 mm až 1 100 × 1 000 mm

Rychlost / datový výstup

Až 4,500,000 bodů za sekundu (v optimálním režimu)

Maximální snímková frekvence až 70 fps

Výstupní formáty souborů *.obj, *.stl, *.ply, *.asc, *.mk2, *.txt, *.epj, *.apj, *.spj, *.map, *.sk

Rozměry skeneru / hmotnost 215 mm × 73 mm × 53 mm; hmotnost cca 640 g

Napájení / napájecí zdroj 12 V DC, 5,0 A

Rozhraní (interface)

USB 3.0

Provozní podmínky / prostředí

• Teplota: 0 – 40 °C
• Vlhkost: 10 % – 90 % RH (bez kondenzace)

Certifikace / standardy

CE-EMC, FCC, RoHS, IEC 60825, IEC 62471, IEC 60529 (IP50), WEEE, KC

Doporučená konfigurace PC pro provoz

OS Windows 10 / 11 (64-bit)

• CPU: i7-13650HX a výše
• RAM: 32 GB a více
• Grafická karta: NVIDIA (RTX 3060 a vyšší), VRAM alespoň 6 GB

-  Laboratorní přesnost testů je teoretická a výsledky mohou být ovlivněny materiálem, povrchem objektu, pracovním prostředím a zkušeností operátora.   -
