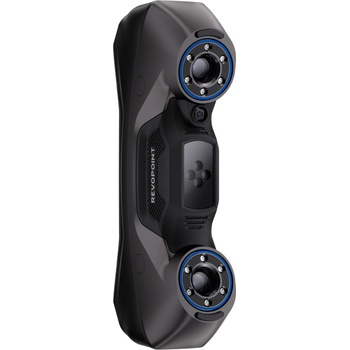

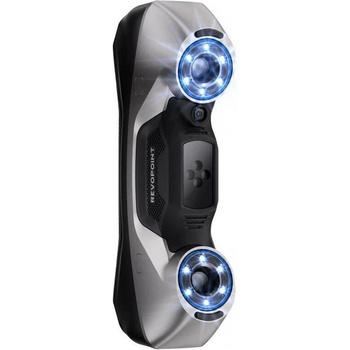

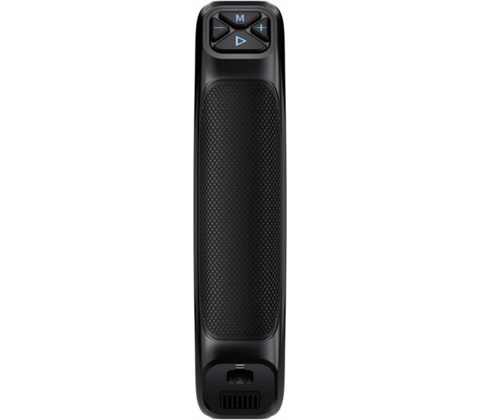

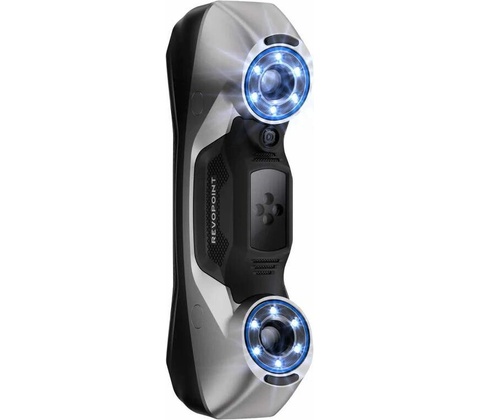

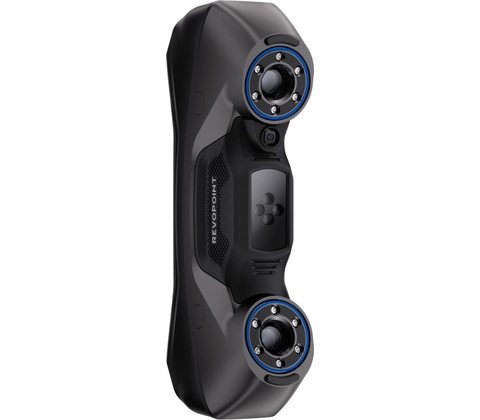

Revopoint MetroY

Skenujte chytřeji: 5 režimů pro jakoukoli výzvu

Efektivně zvládejte složitou geometrii a povrchy pomocí 5 režimů skenování MetroY Pro. Jeho pokročilé laserové pole s modrými liniemi umožňuje 3D skenování křížových linií, rovnoběžných linií a jednořádkového laseru, zatímco jeho projektor s modrým světlem podporuje rychlé ruční skenování celého pole a ultra detailní režim automatického otáčení.

Přesnost, která přináší výsledky

Zachyťte každý složitý geometrický detail a vytvořte přesné 3D modely připravené k měření nebo transformaci skenováním do CAD systému pro reverzní inženýrství.

Skenujte s flexibilitou

Bezdrátové skenování

Osvoboďte svůj 3D skener a pohybujte se volně. MetroY streamuje váš sken v reálném čase přes Wi-Fi 6, přičemž pro zpracování využívá hardware vašeho počítače a zobrazuje živou zpětnou vazbu na Revo Mirror na vašem zařízení nebo monitoru. Rychle odhalte slepá místa nebo mezery v datech, zatímco se volně pohybujete po obrobku.

Skutečné barvy, skutečné výsledky

Zachyťte detailní textury povrchů pro živou a realistickou 3D vizualizaci pomocí HD RGB kamery MetroY Pro. Její data se integrují s Revo Measure, což umožňuje přesná měření a vytváření jasných a profesionálních zpráv.

Monitorování teploty v reálném čase

Pro udržení vysoké přesnosti 3D skenování obsahuje řada MetroY vysoce citlivé teplotní senzory, které monitorují kolísání a zobrazují teplotu skeneru v reálném čase. To zajišťuje optimální provoz a pomáhá předcházet teplotnímu driftu přesnosti.

Revo Metro - Bezplatný skenovací software

Intuitivně vytvářejte 3D modely ve čtyřech snadných krocích pomocí bezplatného a výkonného softwaru Revo Metro od MetroY.

• Funguje na: Windows, macOS
• Výstupní formáty: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX

MetroY vs. MetroY Pro

Jméno

MetroY

MetroY Pro

Typ skenování

Ruční

Kapesní a stolní počítače

Technologie

Víceřádkové laserové skenování

Víceřádkové laserové skenování a skenování strukturovaného světla v celém poli

Velikost skenovatelného objektu

Malé až střední

Malé až střední

Přesnost jednoho snímku, až 0,01 mm 0,01 mm

Přesnost jednotlivých snímků, až 0,02 mm 0,02 mm

Objemová přesnost 0,02 mm + 0,04 mm × L (m), kde L je délka objektu. 0,02 mm + 0,04 mm × L (m), kde L je délka objektu.

Vzdálenost taveného bodu, až 0,05 mm 0,05 mm

Pracovní vzdálenost 200 ~ 400 mm 200 ~ 400 mm

Oblast jednoho záběru v nejbližší vzdálenosti 123 × 130 mm při 200 mm 152 × 138 mm při 200 mm

Oblast jednoho záběru v největší vzdálenosti 290 × 260 mm při 400 mm 332 × 276 mm při 400 mm

Úhlové zorné pole (H x V) 43 × 33° 49 × 38°

Minimální objem skenování 10 × 10 × 10 mm 10 × 10 × 10 mm

Maximální objem skenování 1 × 1 × 1 m 1 × 1 × 1 m

Rychlost skenování, až

• Víceřádkové laserové skenování: 1 500 000 bodů/s
• Víceřádkové laserové skenování: 2 000 000 bodů/s Skenování strukturovaného světla v celém poli: 7 000 000 bodů/s

Rozlišení RGB kamery 2 megapixely 2 megapixely

Barevné skenování

Žádný

Pouze v režimu turn table

Metody sledování

Značka, Globální značka

Značka, Globální značka, Prvek

Venkovní skenování

Žádný

Žádný 3D zdroj světla 30 modrých křížových laserových linií, 15 modrých rovnoběžných laserových linií, 1 modrá jednoduchá laserová linie 34 modrých křížových laserových linií, 15 modrých paralelních laserových linií, 1 modrá jednoduchá laserová linie, 62 linií modrého strukturovaného světla s plným zorným polem

Výplňová světla 12 modrých LED diod 12 modrých LED diod

Procesor 4jádrový ARM, 2,0 GHz 4jádrový ARM, 2,0 GHz

Vestavěné čipové výpočty

Hloubkové výpočty

Hloubkové výpočty

Tlačítka 4 4

Minimální požadavky na počítač

• CPU macOS : M3 Pro/M4 RAM ≥ 18 GB CPU Windows : Intel i7 13. generace nebo AMD Ryzen 7 5800 RAM ≥ 32 GB GPU: NVIDIA GeForce RTX 3060 (8 GB) Poznámka: ① Pokud si nejste jisti konfigurací CPU, ujistěte se, že CPU má jádra ≥ 8, vlákna ≥ 16 a základní frekvenci ≥ 2,4 GHz. ② Pouze v režimech laserového skenování je pro akceleraci vyžadována samostatná grafická karta. GPU AMD a MAC momentálně akceleraci nepodporují.
• CPU macOS : M3 Pro/M4 RAM ≥ 18 GB CPU Windows : Intel i7 13. generace nebo AMD Ryzen 7 5800 RAM ≥ 32 GB GPU: NVIDIA GeForce RTX 3060 (8 GB) Poznámka: ①Pokud si nejste jisti konfigurací CPU, ujistěte se, že CPU má jádra ≥ 8, vlákna ≥ 16 a základní frekvenci ≥ 2,4 GHz. ② Pouze v režimech Laser Line Scanning je pro akceleraci vyžadována samostatná grafická karta. GPU AMD a MAC momentálně akceleraci nepodporují.

Doporučené požadavky na počítač

• macOS CPU: M4 Pro nebo lepší RAM ≥ 24 GB CPU Windows : Intel i9 12. generace nebo lepší RAM ≥ 64 GB GPU: NVIDIA RTX 4060 (8 GB) nebo lepší
• macOS CPU: M4 Pro nebo lepší RAM ≥ 24 GB CPU Windows : Intel i9 12. generace nebo lepší RAM ≥ 64 GB GPU: NVIDIA RTX 4060 (8 GB) nebo lepší

Kompatibilní operační systémy

Windows 10/11 (64bitový), macOS 11.0 (již brzy) nebo novější

Windows 10/11 (64bitový), macOS 11.0 (již brzy) nebo novější

Výstupní formáty souborů

PLY, OBJ, STL, ASC, 3MF, GLTF, FBX

PLY, OBJ, STL, ASC, 3MF, GLTF, FBX 3D modely připravené k tisku ✔ ✔

Wi-Fi 6 6

Typ konektoru

USB typu C na typ C

USB typu C na typ C

Požadavky na napájení

Stejnosměrné napájení 12 V, 3 A

Stejnosměrné napájení 12 V, 3 A

Hmotnost skeneru 447 g 450 g

Rozměry (D x Š x V) 211 × 94 × 47 mm 211 × 94 × 47 mm

Skenování speciálních objektů

Při skenování průhledných nebo zrcadlových povrchů používejte skenovací sprej.

Při skenování průhledných nebo zrcadlových povrchů používejte skenovací sprej.

Uživatelská rekalibrace

Ano

Ano

Podporované příslušenství

Sada bloků značek, mobilní sada (3. generace)

Sada bloků značek, mobilní sada (3. generace), dvouosý otočný stůl

Poznámky

• 1. Přesnost vyjadřuje, jak blízko jsou si opakovaná měření stejného objektu pod jedním úhlem. Přesnost vyjadřuje, jak blízko je naměřená hodnota pod jedním úhlem skutečné (pravdivé) hodnotě. Obě hodnoty byly získány v kontrolovaném laboratorním prostředí. Skutečné výsledky se mohou lišit v závislosti na provozním prostředí. 2. Bezpečnostní tipy pro laser třídy 1: 1) Produkt používá laserový projektor třídy 1. Nedívejte se na něj přímo zblízka! Podrobnosti naleznete v dokumentu o normě pro lasery třídy 1. 2) Abyste zabránili odrazům laseru, neumisťujte do dráhy laserového paprsku reflexní povrchy, jako jsou zrcadla nebo sklo. 3. Tento produkt má blikající světla, která nemusí být vhodná pro osoby s fotosenzitivní epilepsií. 4. Pokud si nejste jisti konfigurací procesoru, ujistěte se, že procesor má jádra ≥8, vlákna ≥16 a základní frekvenci ≥2,4 GHz.
• 1. Přesnost vyjadřuje, jak blízko jsou si opakovaná měření stejného objektu pod jedním úhlem. Přesnost vyjadřuje, jak blízko je naměřená hodnota pod jedním úhlem skutečné (pravdivé) hodnotě. Obě měření byla získána v kontrolovaném laboratorním prostředí. Skutečné výsledky se mohou lišit v závislosti na provozním prostředí. 2. Bezpečnostní tipy pro laser třídy 2M: (1) Produkt používá laserový projektor třídy 2M. Nedívejte se na něj přímo zblízka! Podrobnosti naleznete v dokumentu o normě pro lasery třídy 2M. (2) Abyste předešli poškození sítnice, nedívejte se přímo do laserového paprsku optickými přístroji, které jej mohou zvětšit (např. dalekohledy a objektivy fotoaparátů). (3) Abyste zabránili odrazům laseru, neumisťujte do dráhy laserového paprsku reflexní povrchy, jako jsou zrcadla nebo sklo. 3. Tento produkt má blikající světla, která nemusí být vhodná pro osoby s fotosenzitivní epilepsií. 4. Pokud si nejste jisti konfigurací procesoru, ujistěte se, že procesor má jádra ≥8, vlákna ≥16 a základní frekvenci ≥2,4 GHz.

Obsah balení - 3D skener MetroY -

USB-C kabel (C → C) -

Napájecí adaptér* -

Značky (markery) -

Kalibrační deska -

Přenosné pouzdro
